全自动辅料背胶贴合机 模切辅料代加工贴合

【供应】全自动辅料背胶贴合机 模切辅料代加工贴合

产品分类:贴合机(广东省 - 东莞市)
产品价格:200000/台
最小起订:3台

更新日期:2019-10-23浏览次数:18524

详细介绍

类型 模切机/设备 / 贴合机 型号 ATM-250G
供货方式 供应 品牌 秦泰盛
价格 200000/台 最小起订量 3台

型号:ATM-250G
配置:
  两个贴装头;
  最多可挂两把feeder
功能:

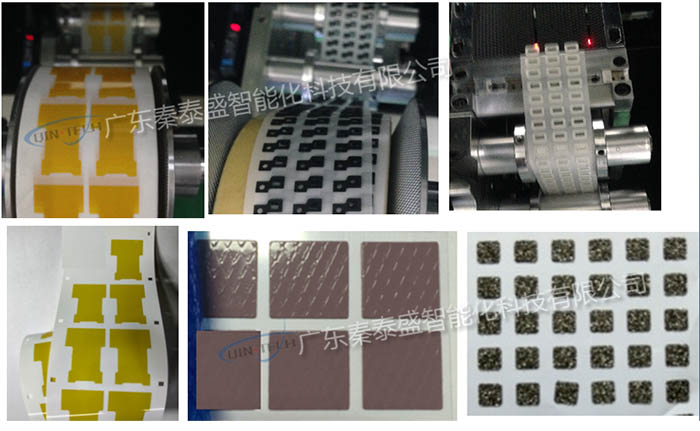

◎适用于SMT行业各种需要贴标签、背胶、不干胶的线路板;
◎提高SMT在线贴标机产能;
◎大幅减少操作人员贴标错误率;
◎使SMT生产线更加流畅、更有效率;


标准型自动贴辅料机硬件说明:

1.X/Y电机采用日本品牌私服电机、高性能线性模组,高精度CCD及配套软件充分保证机台的精度及使用稳定性;

2.高刚性一体化钢架结构,保证长期高速运行下设备的稳定性;

3.高分辨率相机和稳定视觉软件,稳定高效定位算法,保证高速生产精度稳定;

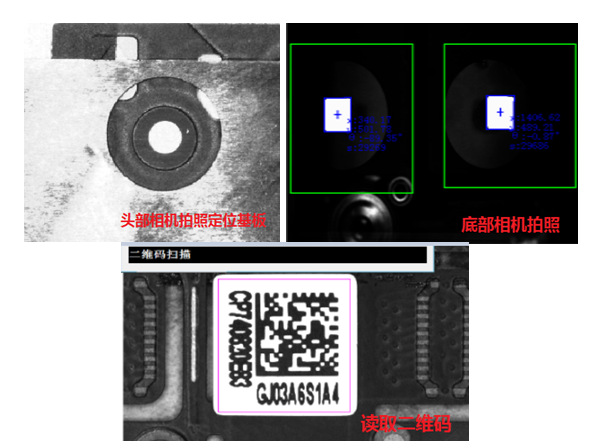

CCD识别标准mark点定位
1.头部相机对产品进行精准定位,确保贴合坐标准确性及稳定性。
2.底部相机对贴合物料进行轮廓定位,确保精准稳定。
3.贴合完成可勾选是否读取二维码上传MES系统。

项目

规格

机器型号

ATM-250G

PCB尺寸

Max:330mm*250mm   Min:80mm*80mm

PCB流向

从左到右

辅料尺寸

Max:50mm*50mm    Min:3mm*3mm

贴装速度

MAX:1.1 S/PCS(标准测试条件)

重复精度

±0.1mm

线路板厚度

1~3.0mm

Z轴行程

0-25mm

贴装头

2

Feeder配置

2

Feeder底纸宽度

70mm

U转角范围

0360°

气源规格

>0.6Mp

轨道高度

900±30mm

信号界面

标准SMEMA
