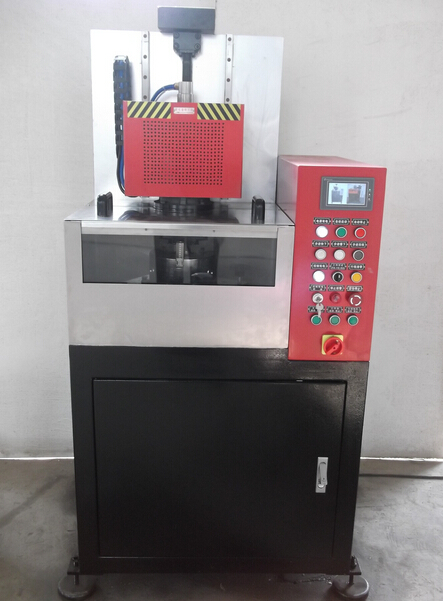

150II为新款，它外形美观，在升降结构上与150I大有不同，它采用了立式墙板式结构，大大增加强度，在升降滑动结构，设计了双列直线导轨式拖动主机磨头升降磨削工作，大大增强了在运行中的精度和稳定，继而使它在使用中效率高，寿命长的优点。

刃磨机NCPDG-150i

一、         主要特点和用途：

本机主要针对数控转塔冲床模具开发的专用刃磨机床，也可用于其他冲头、凹模模具和剪切模的刃磨。具有效率高，操作简单等特点。本机主电机直接驱动磨头旋转，同时旋转工作台旋转，磨头采用内外通道双冷却水，保证刃磨过程模具充分冷却。旋转工作台装有三爪卡盘或永磁吸盘。装在工作台上的夹具装置可倾斜0-10°，可准确旋转180°，用于磨削屋顶式模具或一面斜模具。

二、使用说明：1.   完全全自动运行，自动对刀，操作简单、迅速。2.三相步进电机驱动进给，冷却水及过滤系统，保证高精度磨 削。 3.操作状态及参数通过触摸屏设定、监控。4.操作简单，不需要专业人员操作。5.占地面积小。全自动刃磨机NCPDG-150II 可以满足所有尺寸模具的磨削。本设备不仅提高了磨削质量，并且缩短磨削时间。完全全自动，自动对刀，磨削过程不需要人工参入，磨削量通过触摸屏设定。三爪卡盘可以倾斜0---10 度，满足磨削斜面型及屋顶型模具。采用大三爪卡盘，磨削A、B工位时，不需要卸下卸料弹簧。 磨削屋顶式模具可以通过销子定位，保证磨削后的冲头完全对称，避免冲裁时冲头承受偏载力。高质量表面粗糙度。自动进给速度0.001–0.02mm/次，保证表面粗糙度0.4 Ra。
操作过程: 1.自动对刀2.粗磨削过程3.精磨削过程4.空磨过程5.自动回程6.停止、报警。
砂轮高寿命CBN砂轮保证磨削过程中，防止模具烧伤。

三、         要技术参数：

   主电机功率：      2.2Kw,2880r/pm.

   旋转工作台电机：  0.375Kw,1440r/pm.

   冷却电机：        0.125Kw,1440r/pm.

   电压：            AC380V.

   最大磨削直径：    200mm.

   磨头最大行程：    90mm.

   机器质量：        600Kg.
