详细说明：

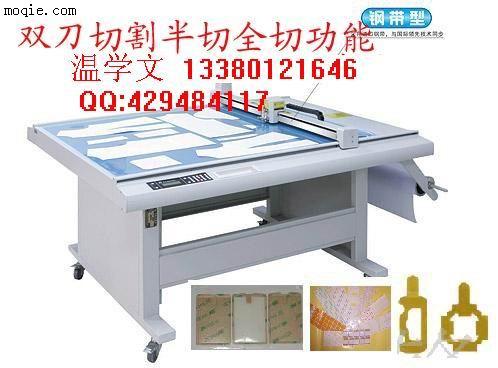

电子材料专用切割机，成熟运用于FPC，薄膜开关，光电，不干胶，覆盖膜等行业；

具有精度高、速度快、试作成本低、切割品质高等优点。不同于刀模以及激光切割机。

提供了电子行业的打样专业解决方案。采用静电吸附，相比传统的真空吸附，

大大降低了工作噪声，更加节能和环保

具有以下特点： 电子材料模切机,电子材料模切打样机,电子材料切割机本信息来


主要切割 PVC,PET,PET,PP,PS PE保护膜 3M PORON FPC柔性板；标签 折盒 薄膜开关 美纹胶带；以及双面胶带、背光源 扩散 反射 遮光 双面胶材料、按键薄膜开关、增光膜 反射膜 软性线路、光电产品、粘胶制品、防尘网、泡棉、导热材料、绝缘材料、PP、PET、胶片、保护膜、铜铂铝铂等等2毫米左右的手机类、电脑类、电视类、电器类等精密模切配件材料。

奥科官网www.aokecnc.com

产品特点

与刀模相比　 1、节省开模费 2、节省磨刀费 3、修改方便二、与激光切割机相比　　 1、切割材料边缘不黑 2、切割薄料不会烧焦 3、工作时没有刺眼的光 4、使用成本低三、特有的功能　　 1、全断和半断切割可以一次完成 2、切割精度高达0.5毫米 3、可以绘图 4、配备压痕条可以压痕和切割一次完成

技术参数

机型 DCG300906 DCG301209

有效切割范围 900600mm 1200900mm

吸附方式 真空

最大切割速度 1000mm/s

切割精度 <0.05mm

切割厚度 <1mm

机器分辨率 0.025mm

刀笔种类 特种刀、圆珠笔

工作电压 220V 50HZ

传输端口 并口，RSC232 串口

指令系统 HP—GL/DM-PL

环境要求 10度-35度

四、应用范围　　 1、光电材料打样 2、柔性线路板打样 3、触摸式薄膜开关打样

选择奥科的理由：1、速度快：一个图档几分钟即可完成,机器24小时可工作，可做小批量生产。不需要刀模2、精确度高：采用高精度进口导轨，精确度可达0.05MM。3、免开刀模：可避免客户不断修改图档造成前期打样投入成本过大。4、效果好:切出来的效果与刀模成型产品一样,避免激光机打样造成的边部烧焦5、性能高于激光机：激光机切背光，反光的材料是切不了，它会返射光。6、切割范围广：厚度深、品种多，国内独家。7、环保：无污染、适合无尘车间，全自动电脑程序控制切割。8、操作方便：免费负责上门安装调试培训，30分钟员工即可以自己操作生产。9、服务好：免费保修1年，终生维护，全国各地有办事处及时为你排扰解难10、免费保修一年，24小时客服电话；终生维护，急时为您排扰解难

一、应用范围

　　1、柔性线路板打样　2、触摸式薄膜开关打样 3、光电材料打样　

二、 特有的功能

　　1、切割精度高达0.5毫米　2、可以绘图　　　3、配备压痕条　可以压痕和切割

一次完成

4、全断和半断切割可以一次完　

三、 与刀模相比

　　1、节省开模费 2、节省磨刀费　3、修改方便

四、 与激光切割机相比

　　1、切割材料边缘不黑　2、切割薄料不会烧焦　3、工作时没有刺眼的光　

4、使用成本低

使用奥科高速电子材料切割机可以给您带来的5点好处：

1、对于复杂的加工图形，您也可以轻松应付，不必去做昂贵的激光刀模。

2、对于模切规格多，批量少的订单，是您降低成本、快捷交货、是您制胜的法宝。

3、重新试样更方便，只需修改一下图档即可完成修改。

4、一分钟可完成切割作业，即刻交付客户，帮您节省宝贵的交货时间，提高您企

业的竞争能力。

5、可以用来打样，帮您节省试样时的打样刀模费。

奥科高精度电子模切打样机技术参数表

机器名称 全开高精度电子模切打样机 对开高精度电子模切打样机

机器型号 GD1209 GD0906

有效切割面积    1200mm×900mm 900mm×600mm

最大进纸宽幅 1050mm 760mm

制动方式 进口钢带传动

切割精度 ≤0.05mm

机器解析度 机械解析度：0.025mm /程序解析度：0.025mm

重复精度 ≤0.1mm

间隔精度 移动间隔±0.1mm

最大切割速度 1000mm/s

最小切割圆直径 Φ 1.6mm（根据所选的介质而定）

介质固定方式 真空吸附

介质切割厚度 0.5mm～2mm(根据所选的介质而定)

可切割介质 标签胶纸（不干胶、反光胶、荧光胶），硬卡纸，压缩泡沫，喷沙橡胶，高强反光胶片

切割方式 半穿刀、全穿刀、笔绘画图

刀笔数量 2件（1把刀、1支笔）

刀笔种类 刀：特种钨钢刀 / 笔：普通签字笔、水性圆珠笔、油性圆珠笔

工作时间及特性 连续工作，电脑操作与切割同时进行，一次性快速传输数据

传输端口 国际标准传输口：并口/RSC232串口

指令系统 国际标准指令系统：HP-GL/DM-PL格式任选，全兼容各类CAD软件

机器操作语言 可根据使用地区选用：中文、英文、日文、韩文等四种语言

工作电压 220V±10% 50Hz，可根据使用地区选用当地电压电流

保险丝规格 5A
