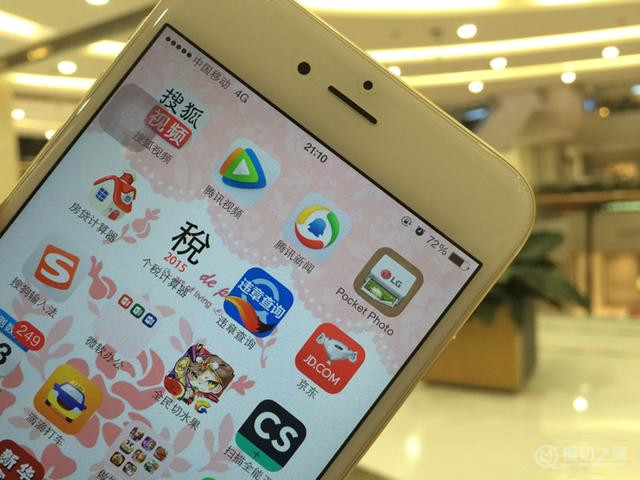

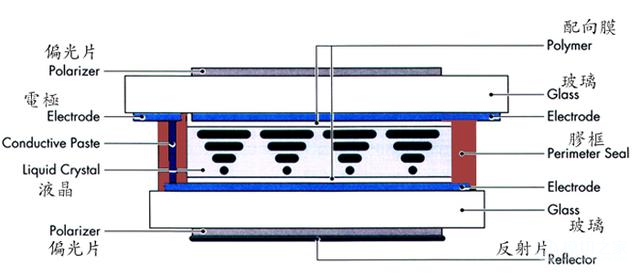

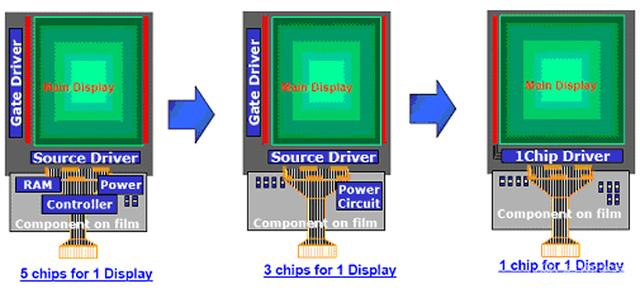

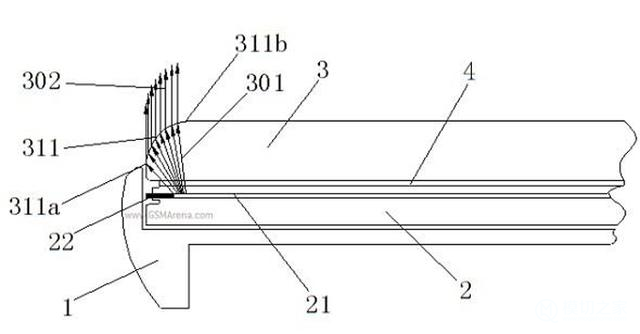

前段时间一连串发布了多款新机,从酷派锋尚到乐视超级手机,再到五月份即将发布的OPPO R7、nubia Z9,国内各大手机厂商都不约而同的提出了"无边框手机"的概念。在智能手机这个趋于成熟的行业,从小屏幕尺寸到大屏幕尺寸,从塑料机身到全金属机身,从厚重设计到超薄设计,无边框设计会是我们期待已久的下一个设计上的“杀手级”突破点吗? 手机边框结构   手机边框究竟是什么?相信细心的你会发现屏幕的边缘存在的一个黑边,一般黑色手机不显眼,而白色机身则非常明显,那就是我们说的手机边框。   确切的讲,手机屏幕其实是堆积了很多组件的,包括上层偏光片、上层玻璃、电极、配向膜、液晶、周边密封、下层玻璃、下层偏光片、反射片。而真正影响到手机屏幕边框宽度的实际上就是中间的液晶层。     屏幕边缘的黑边实际上叫做BM区,也就是边框胶,边框胶内部拥有两层基板,防止液晶分子流出。边框的宽度很大程度上和这层胶水有关系。在液晶的生产过程中,液晶分子的滴入与边框胶的涂布同时进行,而由于边框胶的宽度做得越来越窄,这也就给液晶分子滴入的准确度提出了更高要求。另外,胶水的粘度也需要提升,这样就可以利用较窄的胶水来固定液晶分子的流动。   边框胶的作用主要是为了防止屏幕漏光,每款手机在组装时屏幕都会或多或少出现误差,这会造成屏幕边框周围出现漏光,目前一些手机存在漏光的现象主要是因为屏幕组装时误差较大,边框胶没办法有效遮挡造成的。 除此之外,边框的宽窄也和屏幕栅极驱动电路的排布方式有关联。窄边框手机通常都是内置兼顾Source(源极)与Gate(栅极)的同一个驱动IC。在液晶屏底部一般会有排线与电路,负责传输图像数据以及像素的滤光片开关以此显示不同颜色的画面,而栅极线的宽度与屏幕分辨率成正比。 如今为了解决手机屏幕分辨率过高造成的边框尺寸增大问题,显示面板厂商开始采用ASG、GOA、GIA技术。 1、ASG可以将Gate驱动IC直接集成在玻璃基板让屏幕变轻; 2、GOA则是通过栅极驱动电路放置在阵列基板上,可以降低边框宽度; 3、GIA则是将栅极驱动直接从显示区域引出,解决屏幕分辨率和边框宽度成正比的问题,在高像素分辨率下效果更好; 4、最后一种则是视觉欺骗的方法,使用折射原理让液晶面板的黑边移至视野之外。   如果配线够细、距离够近的话,那么边框就可以做得更窄一些。想要实现这样的效果无形之中会增加配线断掉的风险,配线之间过于紧密也会产生静电,同样有可能烧毁配线,而提升屏幕的分辨率,窄边框也有可能容易让屏幕的亮度显示不均,毕竟一颗驱动IC兼顾源极与栅极会有一些压力,同时这种窄边框也更容易让屏幕跌落后发生碎裂。 由此可见,窄边框实现起来无论是技术还是生产成本都会提升很多,这也就意味着这样的产品很难拥有一个亲民的价格。 总结:边框战背后揭示了什么? 时隔近一年,国产手机厂商开始发力无边框设计,除了美观之外,我们目前还无法看到无边框设计能否比传统边框带来更好的体验,但从宣传角度来看,这的确算是吸引眼球的新卖点。只是我们也不得不承认突如其来的无边框手机反映出了目前智能手机设计上面临的窘境,相似的硬件规格、界面体验让手机的创新变得更加困难。 |
模切生活 发布于 2015-05-05 17:40:05沙发
特别注明:本文转自模切之家 |
