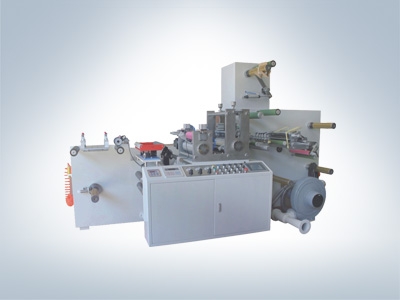

设备用途: 根据用户特殊工艺要求,针对不干胶标签、膜内标签等卷筒,模切规格单一、批量大及重复定单的产品,一次完成成品加工而设计的高效率、高精度标签印后加工设备。 结构与功能特点: 放卷→纠偏→牵引→模切(二次)→清废→成品收卷,每个部分都有独立的连接机构,安装方便,设备运行稳定。 无料自动停机系统:减少重复穿料,提高生产效率。 张力控制系统:采用新版意大利浮辊全自动闭环张力控制系统,全过程张力恒定。 纠偏控制系统:采用美国TECMACH过程纠偏控制系统。两种跟踪方式,纠编精度高(±0.10mm)。 进料牵引机构:采用双辊对压,钢、柔结合,进口伺服系统保证送纸的稳定性。 模切机构:采用进口伺服电机直接驱动,控制精度高、运行稳定,最高模切速度可达120m/min。 国际先进无轴传动自动套准系统:预套准时间短、套准精度高(±0.15mm)。 清废装置:自动张力设计废料剥离机构,在高速生产中无排废不清现象。 废料收卷装置:配备气动活动压辊,压力自由调整,可随废料大小移动,防止排废左右移位及拉断现象。 线接触模切工艺:工作压力小、模切压力易调整,产品的成型稳定性好、模切质量好,底纸不产生切穿现象。 技术参数:
型号 | Model | QR-260 | QR-280 | 适用材料 | Materials | 110-300g/m2纸、塑材料 | 110-300g/m2纸、塑材料 | 最大模切宽度(可定做) | Max Web Width | 260mm | 280mm | 收放卷最大外径 | Max Web Diameter | Φ600mm | Φ600mm | 最高模切速度 | Max Cutting Speed | 120m/min | 120m/min | 模切套准精度 | Adjusting Accuracy | ±0.15mm | ±0.15mm | 纠编精度 | Guiding Accuracy | ±0.10mm | ±0.10mm | 整机功率 | Power | 8KW | 8.5KW | 外形尺寸 | Machine Size | 3200×1200×1500mm | 3200×1250×1500mm |
|
