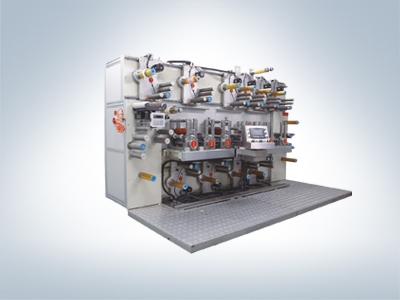

设备简介: QR-250-7Z七工位轮转机: 1.对卷筒材料,从卷料到贴合、模切、清废、成品收卷/成品切片一次完成。 2.设备配有7组复合/模切工作站,1组主放卷、2组主收卷和配套的10单元副收、放卷机构(上6部,下4部),另配备3组无动力放卷轴。 3.具有贴合、模切、排废等功能,对不同产品适应力强。 4.设备采用国际先进的电气控制系统,操作简便,稳定性高。 应用领域: 单双面胶,保护膜,垫片,防尘网等电子胶粘制品的模切,广泛应用于手机电脑领域、液晶显示领域、数码相机领域、汽车领域、锂电池领域、半导体领域、医疗器械领域。 七工位轮转机产品特点:
控制及操作系统 | 模切工作站 | 收放卷轴 | 操作系统采用人机界面显示,触摸屏操作,人机对话、功能及操作方式直观,操作台位置可任意移动,灵活方便。 | 每组工作站由高性能伺服电机独立驱动,独立可调,各工位模切刀辊横向由位置调节装置进行微调,同步精度高,数字调整同步补偿值;每组模切刀辊可径向360°自由调整。 | 各收放卷轴全部采用高性能伺服电机驱动及专用的张力控制系统,由电脑全自动闭环控制,确保张力恒定;主放卷配备进口过程纠偏,采用微处理器、超声波传感器控制,纠偏精度高。 |
技术参数:
型号 | Model | QR-250-7Z | 模切机工位数量 | Die-cutting,Composite Station | 七工位 | 模切种类 | Die Type | 圆压圆模切 | 生产速度 | Production Speed | 0-50m/min | 模切宽度范围 | Cutting Width Range | 50-250mm | 收放卷材料外径 | Outer Diameter of Material | Φ400mm | 模切精度(视生产工艺) | Precision Die-cutting | ±0.075mm/1组刀,±0.1mm/2组刀, ±0.15mm/3组刀,±0.2mm/4组刀 | 收放料站组件 | Number of R Retractable Reel | 16组 | 收、放卷轴规格 | Income,Put Scroll Specifications | Φ3英寸和Φ6英寸 | 外形尺寸 | Machine Size | 4200×1600×2500mm |
|
