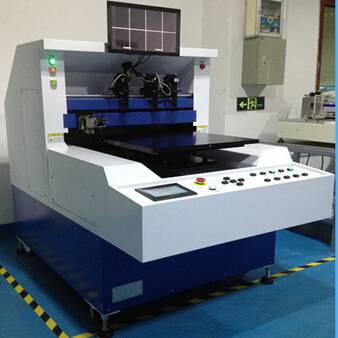

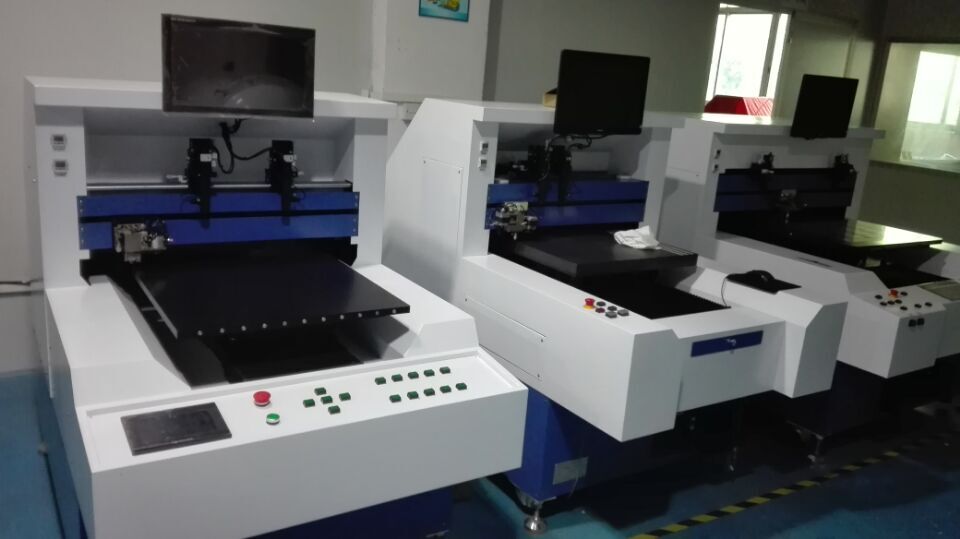

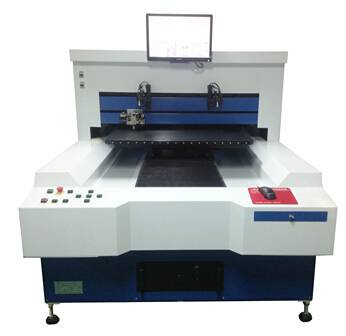

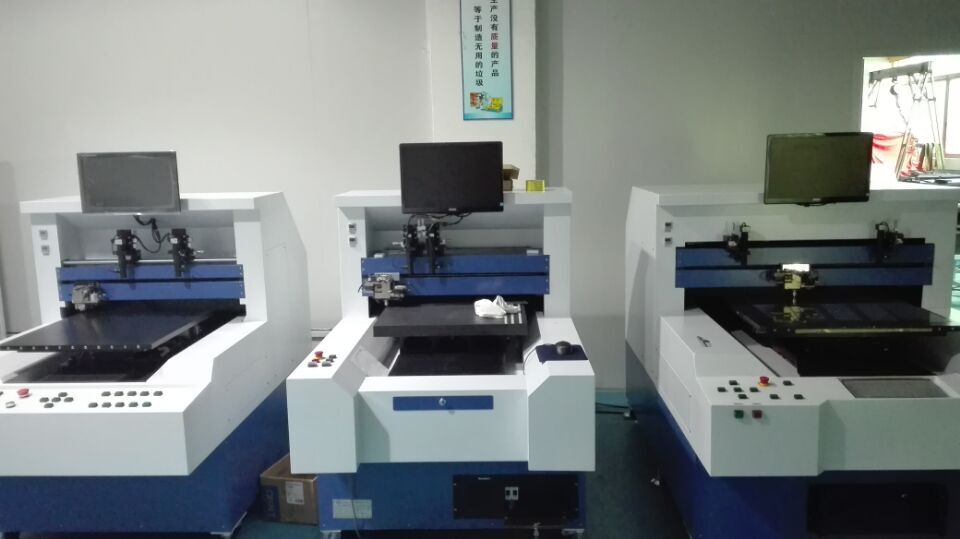

玻璃切割机，液晶玻璃切割机，高精度TFT液晶玻璃切割机

机械部分说明

切割精度：±0.01mm

切割速度：50-500mm/s

切割厚度：0.15mm-2.2mm

最小切割尺寸：1mm

平台尺寸：950mm×850mm

台面平面度：±0.03mm

平台旋转角度：0-90度

刀轮：厚0.65mm×外径2.5mm×内径0.8mm

刀轴：0.8mm×4.0mm

两个CCD间距：80mm-920mm

CCD与玻璃距离：150mm

光源：同轴光源

Y向运动方式: 自动进给；台湾上银导轨+台湾上银滚珠丝杆+日本松下伺服电机

刀架部份：自动上下；SMC气缸+双微型导轨+滚珠丝杆+进口步进电机

刀头部份：自动转180度实现双向切割；180度气缸

电动转台：日本松下伺服电机控制0－90度转动，数字化设定旋转角度及补偿量。

气动元件：日本SMC、台湾亚德克

电器部分说明

控制系统：工业级计算机, WINDOWS操作界面

控制软件及对位软件：自主开发、可控性强、稳定、方便升级

CCD镜头移动电机：松下伺服电机+导轨丝杆

刀头上下移动：YAKO步进电机+驱动器+导轨丝杆

数据输入：工业计算机windows操作界面全数字化

CCD镜头：敏通高清相机、麦特50倍放大镜头+高精度三维可调支架

分辨率：0.006mm-0.008mm

显示器：飞利浦19寸宽屏液晶显示屏

设备外形尺寸：长2350mm×宽1510mm×高1530mm

气源：压缩空气不小于5KG

电源：交流220V  50HZ 标准电源

功率：5KW

机重：2000KG
